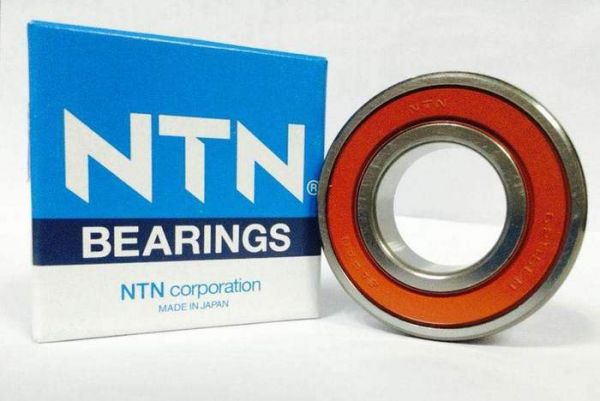

深溝球軸承
文章作者:handler 時間:2018-05-09 05-22-01

基本參數

深溝球軸承是滾動軸承中最為普通的一種類型。

基本型的深溝球軸承由一個外圈,一個內圈、一組鋼球和一組保持架構成。 深溝球軸承類型有單列和雙列兩種,深溝球結構還分密封和開式兩種結構,開式是指軸承不帶密封結構,密封型深溝球分為防塵密封和防油密封。防塵密封蓋材料為鋼板沖壓,只起到簡單的防止灰塵進入軸承滾道。防油型為接觸式油封,能有效的阻止軸承內的潤滑脂外溢。

工作原理

深溝球軸承主要承受徑向載荷,也可同時承受徑向載荷和軸向載荷。當其僅承受徑向載荷時,接觸角為零。當深溝球軸承具有較大的徑向游隙時,具有角接觸軸承的性能,可承受較大的軸向載荷 ,深溝球軸承的摩擦系數很小,極限轉速也很高。

軸承特性

深溝球軸承是最常用的滾動軸承。它的結構簡單,使用方便。主要用來承受徑向載荷,但當增大軸承徑向游隙時,具有一定的角接觸球軸承的性能,可以承受徑、軸向聯合載荷。在轉速較高又不宜采用推力球軸承時,也可用來承受純軸向載荷。與深溝球軸承規格尺寸相同的其它類型軸承比較,此類軸承摩擦系數小,極限轉速高。但不耐沖擊,不適宜承受重載荷。

深溝球軸承裝在軸上后,在軸承的軸向游隙范圍內,可限制軸或外殼兩個方向的軸向位移,因此可在雙向作軸向定位。此外,該類軸承還具有一定的調心能力,當相對于外殼孔傾斜2′~10′時,仍能正常工作,但對軸承壽命有一定影響。

軸承構造

深溝球軸承結構簡單,與別的類型相比易于達到較高的制造精度,所以便于成系列大批量生產, 制造成本也較低, 使用極為普遍。深溝球軸承除基本型外, 還有各種變型結構,如:帶防塵蓋的深溝球軸承,帶橡膠密封圈的深溝球軸承,有止動槽的深溝球軸承,有裝球缺口的大載荷容量的深溝球軸承,雙列深溝球軸承。

軸承類型

深溝球軸承主要用于承受徑向載荷,但也常用來承受徑向和軸向的復 合載荷。特別是機械設備轉速很高,不宜采用推力軸承時,該軸承可以用來承受雙向純軸向載荷,且工作期間無需保養,是價格較低、用途廣泛的一種 軸承。深溝球軸承型號有:深溝球軸承(60000型);外圈有止動槽的深溝 球軸承(60000N型);一面帶防塵蓋,另一面外圈有止動槽的深溝球軸承 (60000-ZN型);兩面帶防塵蓋,外圈有止動槽的深溝球軸承(60000-2ZN 型);一面帶防塵蓋的深溝球軸承(60000Z型);兩面帶防塵蓋的深溝球軸承(60000-2Z型);一面帶密封圈的深溝球軸承(60000-LS型、60000-RZ 型);兩面帶密封圈的深溝球軸承(60000-2LS型、60000-2RZ型);凸緣外圈深溝球軸承(F60000型);一面帶防塵蓋的凸緣外圈深溝球軸承 (F60000-Z型);兩面帶防塵蓋的凸緣外圈深溝球軸承(F60000-2Z型)共 11種。[2]

按照深溝球軸承的大小尺寸可以分為:

(1) 微型軸承----公稱外徑尺寸范圍為26mm以下的軸承;

(2) 小型軸承----公稱外徑尺寸范圍為28-55mm的軸承;

(3) 中小型軸承----公稱外徑尺寸范圍為60-115mm的軸承;

(4) 中大型軸承----公稱外徑尺寸范圍為120-190mm的軸承

(5) 大型軸承----公稱外徑尺寸范圍為200-430mm的軸承;

(6) 特大型軸承----公稱外徑尺寸范圍為440mm以上的軸承。

用途應用

深溝球軸承可用于變速箱、儀器儀表、電機、家用電器、內燃機、交通車輛、農業機械、建筑機械、工程機械、滾軸式輪滑鞋、悠悠球等

安裝方法

深溝球軸承安裝方法一:壓入配合:軸承內圈與軸使緊配合,外圈與軸承座孔是較松配合時,可用壓力機將軸承先壓裝在軸上,然后將軸連同軸承一起裝入軸承座孔內,壓裝時在軸承內圈端面上,墊一軟金屬材料做的裝配套管(銅或軟鋼),軸承外圈與軸承座孔緊配合,內圈與軸為較松配合時,可將軸承先壓入軸承座孔內,這時裝配套管的外徑應略小于座孔的直徑.如果軸承套圈與軸及座孔都是緊配合時,安裝室內圈和外圈要同時壓入軸和座孔,裝配套管的結構應能同時押緊軸承內圈和外圈的端面。

深溝球軸承安裝方法二:加熱配合:通過加熱軸承或軸承座,利用熱膨脹將緊配合轉變?yōu)樗膳浜系陌惭b方法.是一種常用和省力的安裝方法.此法適于過盈量較大的軸承的安裝,熱裝前把軸承或可分離型軸承的套圈放入油箱中均勻加熱80-100℃,然后從油中取出盡快裝到軸上,為防止冷卻后內圈端面和軸肩貼合不緊,軸承冷卻后可以再進行軸向緊固.軸承外圈與輕金屬制的軸承座緊配合時,采用加熱軸承座的熱裝方法,可以避免配合面受到擦傷。用油箱加熱軸承時,在距箱底一定距離處應有一網柵,或者用鉤子吊著軸承,軸承不能放到箱底上,以防沉雜質進入軸承內或不均勻的加熱,油箱中必須有溫度計,嚴格控制油溫不得超過100℃,以防止發生回火效應,使套圈的硬度降低。
