簡介

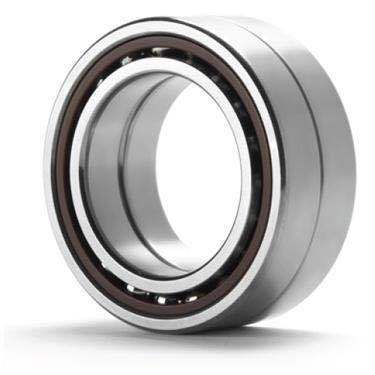

角接觸球軸承的內、外圈上都有滾道，而且內、外圈能沿軸承軸向作相 對位移。這類軸承特別適用于承受復合負荷，即徑向和軸向同時作用的負 荷。角接觸球軸承軸向負荷承受能力隨接觸角α的增大而增大。接觸角為徑 向平面內球和滾道的接觸點連線與軸承軸線的垂直線間的角度。

角接觸球軸承的型號共分為：α=15°的角接觸球軸承(70000C型); α=25°的角接觸球軸承(70000AC型);α=40°的角接觸球軸承(70000B型); 背靠背成對雙聯角接觸球軸承[70000C(AC、B)/DB型];面對面成對雙聯角 接觸球軸承[70000C(AC、B)/DF型];串聯成對雙聯角接觸球軸承[70000C (AC、B)/DT型];有裝球缺口的雙列角接觸球軸承(00000型);無裝球缺口的 雙列角接觸球軸承(00000A型);無裝球缺口，一面帶防塵蓋的雙列角接觸球 軸承(00000A-Z型);無裝球缺口，兩面帶防塵蓋的雙列角接觸球軸承 (00000A-2Z型);無裝球缺口，一面帶密封圈的雙列角接觸球軸承(00000ARS型);無裝球缺口，兩面帶密封圈的雙列角接觸球軸承(00000A-2RS型);四 點角接觸球軸承(QJ0000型)，計13種。

概念

單列角接觸球軸承只能承受一個方向的軸向負荷，在承受徑向負荷時，將引起附加軸向力。 并且只能限制軸或外殼在一個方向的軸向位移。角接觸球軸承的接觸角為40度，因此可以承受很大的軸向負荷。角接觸球軸承是非分離型的設計，內外圈的兩側的肩部高低不一。為了提高軸承的負載能力，會把其中一側的肩部加工得較低，從而讓軸承可裝進更多的鋼球。

雙列角接觸球軸承能承受較大的徑向負荷為主的徑向和軸向聯合負荷和力矩負荷，限制軸的兩方面的軸向位移。主要用于限制軸和外殼雙向軸向位移的部件中雙列角接觸球軸承內、外圈之間的可傾斜性有限，允許傾斜角取決于軸承的內部間隙、軸承尺寸、內部設計及作用于軸承上的力和力矩，而最大允許傾斜角應保證軸承內不會產生過高的附加應力。若軸承內、外圈之間存在傾斜角，將影響軸承的壽命，同時造成軸承運轉精度下降，運轉噪聲增大。雙列角接觸球軸承一般采用尼龍保持架或黃銅實體保持架。雙列角接觸球軸承安裝時應注意，雖然軸承可承受雙向軸向載荷，但若一側有裝球缺口時，則應注意不要讓主要軸向載荷通過有缺口的一側溝邊。在軸承使用時應注意使不帶裝球缺口的一側滾道承受主要載荷。

成對雙聯球軸承

若是成對雙聯安裝，使一對軸承的外圈相對，即寬端面對寬端面，窄端面對窄端面。這樣即可避免引起 附加軸向力，而且可在兩個方向使軸或外殼限制在軸向游隙范圍內。

因其內外圈的滾道可在水平軸線上有相對位移，所以可以同時承受徑向負荷和軸向負荷——聯合負荷（單列角接觸球軸承只能承受單方向軸向負荷，因此一般都常采用成對安裝）。

保持架的材質有黃銅、合成樹脂等，依軸承形式、使用條件而區分。

角接觸球軸承較多是國外軸承生產廠家制造，國內較多的應用于進口設備例如角接觸球軸承3204RS,等，

窄的邊在外，寬邊在內，另一個寬邊在內，窄邊在外，就是背對背接觸。

特性

1、通用配組的軸承

通用配組軸承是經過特殊的加工， 當軸承是彼此緊靠安裝，任何組合方式都可以達到既定的內部游隙或預緊，以及平均的負荷分布，而無需使用墊片或類似裝置。

配對軸承應用在：當單個軸承的負荷承載能力不足（使用竄聯配置方式）或當要承受聯合負荷或作用在兩個方向上的軸向負荷（使用背對背或面對面配置方式）。

2、基本設計的軸承（不能用作通用配組），用于單個軸承的配置方式

基本設計的單列角接觸球軸承主要應用在每個位置上只有一個軸承的配置。其寬度和突出量為普通級公差。因此不適合將兩個單列角接觸球軸承緊靠安裝。

精度等級

角接觸球軸承精度等級包括尺寸公差和旋轉精度。精度由低到高表示為P0(普通)、P6(P6X)、P5、P4、P2。此外，歐美品牌中也用P3、P7、P9表示精度等級，P3相當于ISO和JIS標準的P6級， P7相當于P4級，P9相當于P2級。

類型

角接觸球軸承有：7000C型(∝=15°)、 7000AC型(∝=25°) 和7000B(∝=40°)幾種類型。該種軸承的鎖口在外圈上，一般內外圈不能分離，可承受徑向和軸向的聯合載荷以及一個方向的軸向載荷。承受軸向載荷的能力由接觸角決定，接觸角越大，則承受軸向載荷的能力高。該種軸承能限制軸或外殼在一個方向的軸向位移。

接觸球軸承極限轉速較高，可以同時承受徑向載荷和軸向載荷，也可以承受純軸向載荷，其軸向載荷能力由接觸角決定，并隨接觸角的增大而增大。

單列角接觸球軸承

單列角接觸球軸承只能承受一個方向的軸向載荷，在承受徑向載荷時，會引起附加軸向力，必須施向相應的反向載荷，因此，該種軸承一般都成對使用。雙列角接觸球軸承能承受較大的以徑向載荷為主的徑向、軸向雙向聯合載荷和力矩載荷，它能限制軸或外殼雙向軸向位移，接觸角為30度。

軸承代號：7

成對安裝角接觸球軸承

成對安裝角接觸球軸承能承受以徑向載荷為主的徑向、軸向雙向聯合載荷，也可以承受純徑向載荷。串聯配置只能承受單一方向的軸向載荷，其他兩種配置則可承受任一方向的軸向載荷。 這種類型的軸承一般由生產廠商選配組合成對提交用戶，安裝后有預壓過盈，套圈和鋼球處于軸向預加載荷狀態，因而提高了整組軸承作為單個支承剛度和旋轉精度。

背對背配置，后置代號為DB（如70000/DB），背對背配對的軸承的載荷線向軸承軸分開?？沙惺茏饔糜趦蓚€(gè)方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。背對背安裝的軸承提供剛性相對較高的軸承配置，而且可承受傾覆力矩。

面對面配置，后置代號為DF（如70000/DF），面對面配對的軸承的載荷線向軸承軸匯合。可承受作用于兩個方向上的軸向載荷，但每個方向上的載荷只能由一個軸承承受。這種配置不如背對背配對的剛性高，而且不太適合承受傾覆力矩。這種配置的剛性和承受傾覆力矩的能力不如DB配置形式，軸承可承受雙向軸向載荷；

串聯配置，后置代號為DT（如70000/DT），串聯配置時，載荷線平行，徑向和軸向載荷由軸承均勻分擔。但是，軸承組只能承受作用于一個方向上的軸向載荷。如果軸向載荷作用于相反方向，或如果有復合載荷，就必須增加一個相對串聯配對軸承調節的第三個軸承。這種配置也可在同一支承處串聯三個或多個軸承，但只能承受單方向的軸向載荷。通常，為了平衡和限制軸的軸向位移，另一支承處需安裝能承受另一方向軸向載荷的軸承。

主要用途

單列角接觸球軸承：機床主軸、高頻馬達、燃汽輪機、離心分離機、小型汽車前輪、差速器小齒輪軸、增壓泵、鉆井平臺、食品機械、分度頭、補焊機、低噪型冷卻塔、機電設備、涂裝設備、機床槽板、弧焊機

雙列角接觸球軸承：油泵、羅茨鼓風機、空氣壓縮機、各類變速器、燃料噴射泵、印刷機械、行星減速機、萃取設備、擺線減速機、食品包裝機械、電焊機、電烙鐵、方箱、重力式噴槍、剝線機、半軸、檢驗分析設備、精細化工機械

安裝技巧

高速精密角接觸球軸承，主要用于載荷較輕的高速旋轉場合，要求軸承高精度、高轉速、低溫升低振動和一定的使用壽命。常作高速電主軸的支承件成對安裝使用，是內表面磨床高速電主軸的關鍵配套件。

安裝形式

角接觸球軸承快易優自動化選型大全可提供選型， 角接觸球軸承的安裝形式，有背對背、面對面和串聯排列三種。背對背（兩軸承的寬端面相對）安裝時，軸承的接觸角線沿回轉軸線方向擴散，可增加其徑向和軸向的支承角度剛性，抗變形能力最大；面對面（兩軸承的窄端面相對）安裝時，軸承的接觸角線朝回轉軸線方向收斂，其支承角度剛性較小。由于軸承的內圈伸出外圈，當兩軸承的外圈壓緊到一起時，外圈的原始間隙消除，可以增加軸承的預加載荷；串聯排列（兩軸承的寬端面在一個方向）安裝時，軸承的接觸角線同向且平行，可使兩軸承分擔同一方向的工作載荷。但使用這種安裝形式時，為了保證安裝的軸向穩定性，兩對串聯排列的軸承必須在軸的兩端對置安裝。

主要技術指標：

1.軸承精度指標： 超過GB/307.1-94 P4級精度

2. 高速性能指標： dmN值 1.3~1.8x 106 /min

3. 使用壽命（平均）： >1500 h

高速精密角接觸球軸承使用壽命與安裝有很大關系，應注意以下事項

1. 軸承安裝應在無塵，潔凈的房間內進行，軸承要經過精心選配，軸承用隔圈要經過研磨，在保持內外圈隔圈等高的前提下，隔圈平行度應控制在1um以下；

2. 軸承安裝前應清洗干凈，清洗時內圈斜坡朝上，手感應靈活，無停滯感，晾干后，放入規定量油脂，如屬油霧潤滑應放入少量的油霧油；

3. 軸承安裝應采用專門工具，受力均勻，嚴禁敲打；

4. 軸承存放應清潔通風，無腐蝕氣體，相對濕度不超 過65%，長期保管應定期防銹。
